搅拌设备搅拌轴
(1) 搅拌轴的材料：45钢、316L、904L、2205、2507、C276哈氏合金等

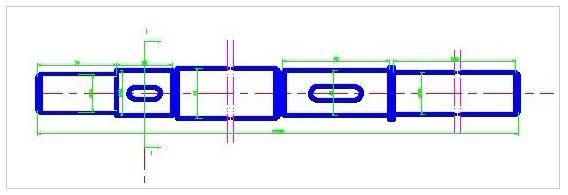

(2) 搅拌轴的结构：连接桨式的轴头较简单，因用螺栓对夹，所以用光轴即可；与联轴器配合的轴头结构需要车削台肩，开键槽，轴端还需要车螺纹，轴的具体结构如下图所示：
(3) 搅拌轴强度校核
根据任务书，选用电机Y32M2-6。
选用轴功率P=4kw,轴转速n=200r/min,45钢扭转切应力 ，系数取122，则
考虑开键槽和物料对轴的腐蚀，轴径扩大12%，即 。
故d圆整为40mm满足强度要求。
(4) 搅拌轴的形位公差和表面粗糙度要求：一般搅拌轴要求运转平稳，为防止轴的弯曲对轴封处的不利影响，因此，轴安装和加工要控制轴的直度，由于搅拌轴转速 ，直线度允差1000：0.1.
(5) 安装轴承处轴的公差带采用k6，外壳孔的公差带采用H7，安装轴承的配合表面粗糙度Ra取0.8，外壳孔与轴承配合表面粗糙度Ra取1.6。
