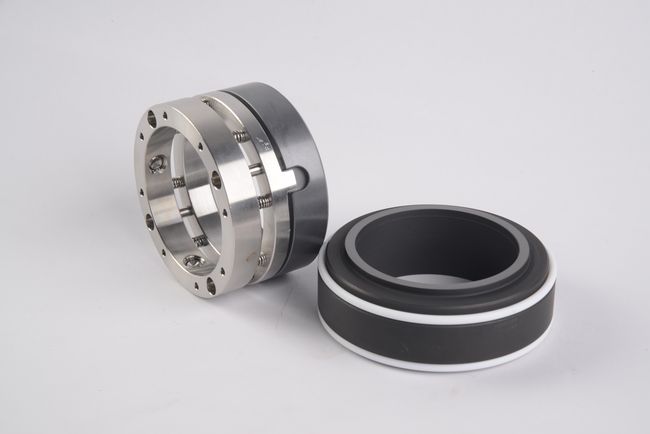

C8U/C8B机械密封
                            C8U/C8B机械密封

运行参数:                                                       Operating limits

规      格: 20-100 mm                                    Specification    : 20-100 mm

压      力:C8UV≤1.5Mpa   C8BV ≤4Mpa           Pressure         : C8UV≤1.5Mpa   C8BV ≤4Mpa

温      度:-20-220℃                                       Temperatuee    : -20-220℃

线  速  度:≤ 15m/s                                        Lieear speed    : ≤ 15m/s

轴向窜动量:±0.5 mm                                     Axial movement : ±0.5 mm


结构特点:单端面 (非)平衡性 任意旋向 多弹簧

推荐用途:
                C8UV型密封为多弹簧结构,轴向尺寸小,结构紧凑,密封可靠,广泛用于清洁或含有颗粒

  的中、低粘度、冷热水、化工原料、食用油、饮料等。

                C8BV为平衡性,适合压力高的场合

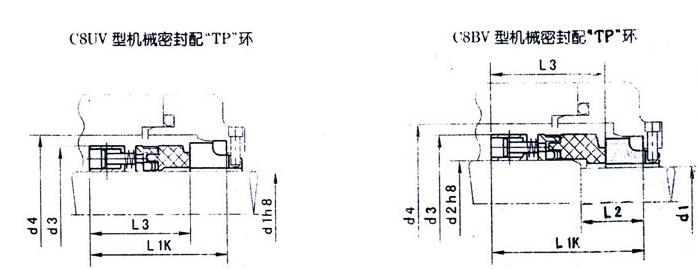

C8UV (C8U) 安装尺寸          mm   C8BV (C8B)安装尺寸                     mm
规格 d1 d3 d4 L1K L3   规格  d1 d2 d3 d4 L1K L2 L3
20 20 34 36 37.5 25.5   20 20 24 38 40 45 20 33
22 22 36 38 37.5 25.5   22 22 26 40 42 45 20 33
24 24 38 40 40 28   24 24 28 42 44 47.5 20 35.5
25 25 39 41 40 28   25 25 30 44 46 47.5 20 35.5
28 28 42 44 42.5 30.5   28 28 33 47 49 50 20 38
30 30 44 46 42.5 30.5   30 30 35 49 51 50 20 38
32 32 46 48 42.5 30.5   32 32 38 54 58 50 20 38
33 33 47 49 42.5 30.5   33 33 38 54 58 50 20 38
35 35 49 51 42.5 30.5   35 35 40 56 60 50 20 38
38 38 54 58 45 32   38 38 43 59 63 52.5 23 39.5
40 40 56 60 45 32   40 40 45 61 65 52.5 23 39.5
43 43 59 63 45 32   43 43
48
64 68 52.5 23 39.5
45 45 61 65 45 32   45 45 50 66 70 52.5 23 39.5
48 48 64 68 45 32   48 48 53 69 73 52.5 23
50 50 66 70 47.5 34   50 50 55 71 75 57.5 25 44
53 53 69 73 47.5 34   53 53 58 78 83 57.5 25 44
55 55 71 75 47.5 34   55 55 60 80 85 57.5 25 44
58 58 78 83 52.5 39   58 58 63 83 88 62.5 25 49
60 60 80 85 52.5 39   60 60 65 85 90 62.5 25 49
63 63 83 88 52.5 39   63 63 68 88 93 62.5 25 49
65 65 85 90 52.5 39   65 65 70 90 95 62.5 25 49
68 68 88 93 52.5 39   68 68 - - - - - -
70 70 90 95 60 45.5   70 70 75 99 104 70 28 55.5
75 75 99 104 60 45.5   75 75 80 104 109 70 28 55.5
80 80 104 109 60 45   80 80 85 109 114 70 28 55
85 85 109 114 60 45   85 85 90 114 119 75 28 60
90 90 114 119 65 50   90 90 95 119 124 75 28 60
95 95 119 124 65 50   95 95 100 124 129 75 28 60
100 100 124 129 65 50   100 100 105 129 134 75 28 60
