固液两相流泵里颗粒介质对机械密封的危害简介
固液两相流泵里颗粒介质对机械密封的危害简介
固液两相流泵广泛应用于疏浚、煤炭、矿山开矿、化工、电力、土建、冶金和环保等行业,它输送的对象多为水与固体颗粒混合形成的混合物。因其工作条件的特殊性,使得过流部件磨损严重,泵的整体寿命大大缩短,运行效率低,造成能源和设备大量浪费.
由于固液两相流泵输送的介质含固体颗粒,这使得磨损成为固液两相流泵的主要问题之一,且磨损问题严重与否直接关系到泵的使用寿命.造成壁面磨损的原因一般分为三种:① 流体中所含颗粒冲击造成的损伤;② 汽蚀损伤;③ 颗粒冲击和汽蚀共同作用造成的损伤.由于颗粒冲击损伤和汽蚀破坏之间互相影响,使过流部件磨损更加严重.因此,系统地掌握磨蚀规律能够更好地指导泵内部部件参数化优化设计,提高其工作效率和寿命.
另外，由于固液两相流中磨蚀性颗粒介质的存在，采用一般的机械密封常会构成如下5种危害：
① 密封端面的加剧磨损。密封面之间因颗粒泄漏进入端面，起着磨料作用，加速了密封面的磨损。
② 介质侧颗粒堵塞。由于颗粒的堆积，架桥，阻碍了弹簧、销和辅助密封封圈的运动，从而导致补偿环的追随性和浮动性下降。
③ 大气侧颗粒堵塞。由于常规设计的机械密封，密封面内径和轴（或轴套）之间的间隙较小，泄漏的固体颗粒不能及时排出，易堆积、阻塞，阻碍了辅助密封圈的运动，从而导致密封失败。
④ 磨蚀。指密封元件表面由于受到磨蚀性颗粒的作用而产生的局部咬蚀、撕裂。它通常发生在使用较软的钢材或石墨材料时，由于冲洗水或封液的冲击而造成的。在有颗粒介质的情况下，发生得更加严重；
⑤ 传动元件的磨损。由于传动销这些元件处于颗粒介质中，运动时由于颗粒的研磨作用加剧了元件本身的磨损。
在选型时，应使机械密封产品尽量避免颗粒的作用，不致产生这5种失效，机械密封解决颗粒介质作用的问题有两大途径：一是对机械密封设置一些附加的内部结构或采取辅助措施（如螺旋密封、唇封、封液、冲洗水、水箱或油箱建立液障防止颗粒堆积等），或者外部装置（如旋流固液分离器、磁滤器等），尽量避免上述5种失效出现，维护机械密封良好的工作状态。这种途径对于比较重要的场合，重要的设备可以使用。但对于由于空间受到限制，或者由于辅助设施耗费太高，以及由于有些场合，物料不允许有封液或冲洗水进入产品的情况，就应采取选择设计出一种新型的机械密封结构，能直接用在颗粒介质中，满足生产流程对密封的要求。
为了使机械密封达到密封可靠、寿命长、结构简单、装拆方便、易调节、成本低的目的，具体办法如下：
采用弹簧和辅助密封圈相结合使用。主要优点是：具有较高的弹性，且弹簧不与介质接触，避免了易受颗粒堵塞的问题。
为了保证摩擦副在颗粒介质中具有耐磨损和耐磨蚀的目的，摩擦副材料的硬度必须高于磨粒的硬度。通常可选用硬对硬组对，材质可为碳化钨或碳化硅。与碳化钨相比，碳化硅具有更高的硬度，更好的导热率，化学稳定性较好，还有自润滑性，但成本较高。
根据A.I.GoLubiev（前苏联）等人对在磨蚀性颗粒介质中高硬度摩擦副磨损机理的研究所得出的结论，摩擦副宽度应比一般机械密封的宽，以获得较高的使用寿命。动、静环的宽度相等，有利于防止颗粒对密封端面的磨损，同时，有足够的面积，以避免大的失配。因此，能够适应比一般机械密封端面大得多的径向和轴向跳动。
混流泵用机械密封应设计为内流式，颗粒介质在密封环外侧，离心力和惯性力的作用使颗粒、杂质向外运动，抛离密封面。
与一般机械密封不同，轴套与密封环之间的间隙应较大，当有物料泄漏时，能及时排出，避免颗粒的堆积和阻塞。密封腔的设计必须有适当的空间，使密封腔的物料能流动，不堆积沉淀，并易冷却和润滑密封。为了减少泵内介质压力对密封端面比压的影响，采用平衡型机械密封结构。
端面比压是影响密封性能和使用寿命的最重要因素之一。为了防止颗粒介质进入密封端面，泄漏量增大，端面磨损加剧，导致密封的失效，应使端面比压比一般的要大些。但端面比压过大，将造成摩擦面发热和磨损加剧，功率消耗增加。设计时，端面比压为0.3MPa左右。
采用单端面机械密封（图1）时，为了避免颗粒杂质的危害，需根据不同情况分别采取冲洗、过滤、分离、隔离、保温和加热等措施。冲洗液的可靠性和质量是密封成败的关键。若从外部注入清洁冲洗液，密封的工作环境可得到改善，但必须损耗冲洗液，而且，其先决条件是所输送的液体允许被冲洗液微量稀释。
图1 内装式单端面机械密封
采用双端面机械密封（图2）时，要求封液在密封腔内建立压力，进行封堵、润滑和冷却循环。双端面密封可靠性高，但制造成本和安装费用较高。大多数双端面密封组对材料的选择已标准化。在实际使用中，位于介质端的摩擦副使用硬质合金组对或碳化硅组对；位于大气端的选用碳石墨与镍铬钢组对。

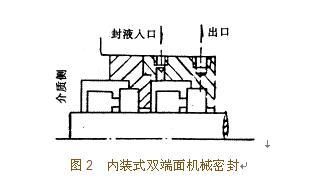

图2 内装式双端面机械密封
目前使用的B173-125型（图3）机械密封的选用就考虑了以上几个方面。其工作参数如下。
图3 B173型机械密封
介质：含少量氢氧化铝固体微粒
压力：0.5MPa
转速：480r／min
温度：120～150℃
B173-125型机械密封是单端面、内流式机封。采用外冲洗液（图3）。
摩擦副材料选用碳化钨对碳化钨。其性能参数如下。
牌号：YG6
线膨胀系数：4.5～5.0×10－6／℃
温度范围：-10～450℃
硬度：89.5HRA
比重：14.6～15g/cm3
抗弯强度：1421MPa
碳化钨的特点是具有较高的硬度和强度，良好的耐磨性、耐高温性。
该机械密封是集装式机封，成套组装后，放入密封腔，安装并无特殊要求。运转时，先将冲洗液阀门打开，再打开介质阀门，然后开机运行。由于该机械密封在选型时，综合考虑了上述的条件，因此，使用过程中是非常简单的，仅仅要求保证外冲洗冷却的延续性，而且使用效果良好。
