206型釜用机械密封
结构 ： 小弹簧 、 双端面 、平衡型
压力 ： 0.6～1.6Mpa
温度 ：-40-300 ℃
转速 ：≤500 r / 分
轴径 ：30～150mm
适用介质 ： 易燃 、易爆、强腐蚀、带颗粒及真空下密封要求较高的场合
(Structure:Dual-end supface small
Spring non -Balanced mechanical seal
Pressure:0.6Mpa
Temperature:-40~300°C
Rotational Velocity; ≤500r/min
Shaft:30~150mm
Medium:applide on explosive,intensive corrossive, with particles, vaccumoccassions which requires stick sealing. )

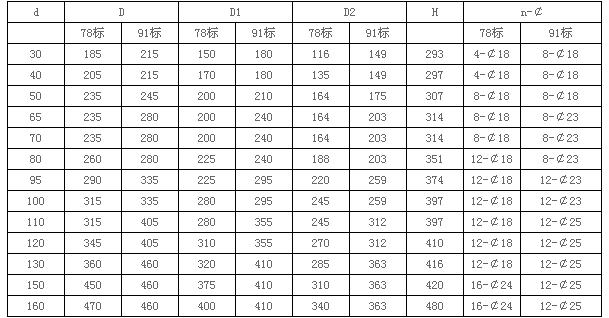

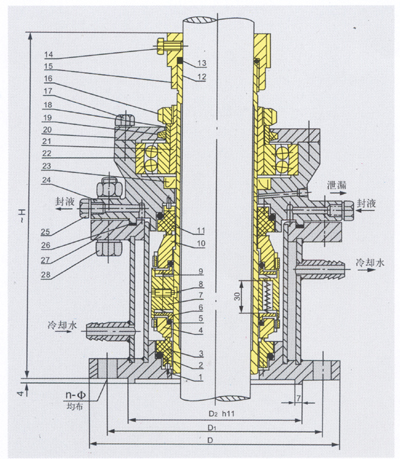

1. 防传销 ANTISLIP PIN
2. 密封圈 SEAL RING
3. 上静环 LOWER SEATIC RING
4. 密封圈 SEAL RING
5. 下动环 LOWER MOVABLE RING
6. 小弹簧 SMALL SPRING
7. 螺钉 SCREW
8. 弹簧座 SPRING BASE
9. 轴套 SHAFT SLEEVE | 10. 推环 PUSH RING
11. 螺栓 BOLT
12. 密封箱体 SEALED BODY
13. 密封垫 SEAL PAD
14. 密封箱盖 COVER OF SEALED BOX
15. 轴承盖 BEARING COVER
16. 螺栓 BOLT
17. 螺钉 SCREW
18. 油封 OLL SEAL |
19. 密封圈 SEAL RING
20. 紧定套 TIGHT-FITTING SLEEVE
21. 紧定螺钉 TIGHT-FITTING SCREW
22. 调节套 ADJUTING SLEEVE
23. 耗封油圈 FELT-RING SEAL
24. 轴承 NEARING
25. 油封 OLL SEAL
26. 密封圈 SEAL RING
27. 上静环 LOWER SEATIC RING
28. 下动环 LOWER MOVABLE RING
|
