205型釜用机械密封
205型釜用机械密封

结构 : 小弹簧 、 双端面 、非平衡型
压力 :10-1mm 汞拄 0~0.6Mpa
温度 :-40-300 ℃
转速 :≤500 转 / 分
轴径 :30~150mm
适用介质 : 易燃 、易爆、强腐蚀、带颗粒及真空下密封要求较高的场合



(Structure:Dual-end supface small

Spring non -Balanced mechanical seal

Pressure:10-1mmHg 0~~0.6Mpa

Temperature:-40~300°C

Rotational Velocity; ≤500r/min

Shaft:30~150mm

Medium:applide on explosive,intensive corrossive, with particles, vaccumoccassions which requires stick sealing. )

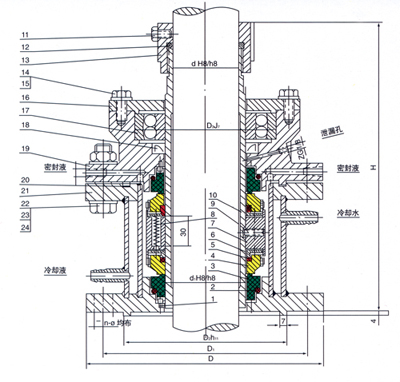

1. 防传销 ANTISLIP PIN
2. 密封圈 SEAL RING
3. 静环 SEATIC RING
4. 动环 MOVABLE RING
5. 密封圈 SEAL RING
6. 推环 PUSH RING
7. 弹簧座 SPRING BASE
8. 弹簧 SPRING



9. 紧定螺钉 TIGHT-FITT
10. 轴套 SHAFT SLEEVE
11. 固定螺钉 FIXATIVE SCREW
12. 密封圈 SEAL RING
13. 轴套螺母 SHAFT SLEEVE NUT
14. 六角螺钉 HEXAGON SCREW
15. 垫圈 SHIM
16. 轴承盖 BEARING COVER



17. 轴承 BEARING
18. 油封 OLL SEAL
19. 密封箱盖 COVER OF SEALED BOX
20. 密封垫 SEAL PAD
21. 密封箱体 SEALED BODY
22. 六角螺杆 HEXAGON HEADED BOLT
23. 垫圈 SHIM
24. 六角螺母 HEXAGON NUT
