SLKX200机械密封
| 型 号： | SLKX200 |
| 温 度： | -30℃～+204℃（mm） |

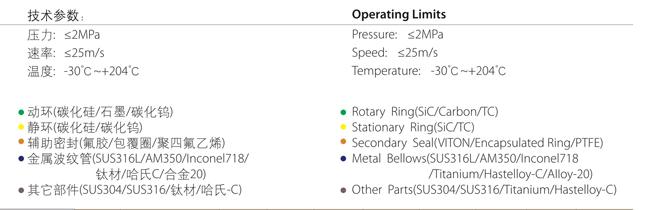

| 技术参数： | |
| 压 力： | ≤2MPa （mm） |
| 线 速 度： | ≤25米/秒 |
| 材 料： | 动环(热压石墨/车制石墨/碳化硅/碳化钨） 静环(陶瓷/碳化硅/碳化钨） 辅助密封(丁腈胶/三元乙丙/氟胶） |

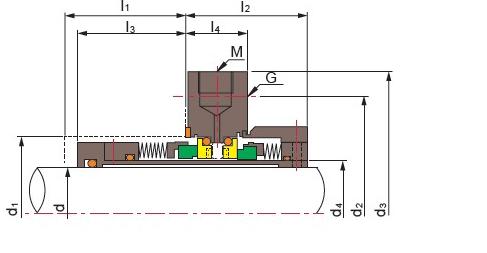

d4 | d | d1 | l1 | l3 | l2 | l4 | G | d2 | d3 | M | |
min | max | min | max | min | |||||||
1.125 | 1.000 | 1.750 | 1.875 | 1.780 | 1.690 | 2.000 | 1.020 | 0.375 | 2.750 | 3.750 | 3/8 |
*1.250 | 1.125 | 1.750 | 2.000 | 1.780 | 1.690 | 2.000 | 1.020 | 0.500 | 3.000 | 3.880 | 3/8 |
1.375 | 1.250 | 2.000 | 2.125 | 1.970 | 1.880 | 2.000 | 1.020 | 0.500 | 3.120 | 4.250 | 3/8 |
*1.500 | 1.375 | 2.000 | 2.250 | 1.970 | 1.880 | 2.000 | 1.020 | 0.375 | 3.250 | 4.250 | 3/8 |
1.625 | 1.500 | 2.250 | 2.500 | 1.970 | 1.880 | 2.000 | 1.020 | 0.375 | 3.750 | 4.750 | 3/8 |
1.750 | 1.625 | 2.375 | 2.625 | 1.970 | 1.880 | 2.000 | 1.020 | 0.500 | 3.750 | 4.750 | 3/8 |
1.875 | 1.750 | 2.500 | 2.750 | 1.970 | 1.880 | 2.000 | 1.020 | 0.500 | 3.750 | 5.000 | 3/8 |
2.000 | 1.875 | 2.625 | 2.875 | 1.970 | 1.880 | 2.000 | 1.020 | 0.500 | 3.880 | 5.000 | 3/8 |
2.125 | 2.000 | 2.750 | 3.000 | 1.970 | 1.880 | 2.000 | 1.020 | 0.625 | 4.120 | 5.120 | 3/8 |
2.250 | 2.125 | 2.875 | 3.250 | 1.970 | 1.880 | 2.000 | 1.020 | 0.625 | 4.380 | 6.000 | 3/8 |
2.375 | 2.250 | 3.000 | 3.375 | 1.970 | 1.880 | 2.000 | 1.020 | 0.625 | 4.620 | 6.500 | 3/8 |
2.500 | 2.375 | 3.250 | 3.625 | 2.160 | 2.060 | 2.090 | 1.110 | 0.625 | 5.000 | 6.380 | 3/8 |
2.625 | 2.500 | 3.375 | 3.750 | 2.160 | 2.060 | 2.090 | 1.110 | 0.625 | 5.000 | 6.620 | 3/8 |
2.750 | 2.625 | 3.500 | 3.875 | 2.160 | 2.060 | 2.090 | 1.110 | 0.750 | 5.750 | 7.250 | 3/8 |
2.875 | 2.750 | 3.750 | \ | 2.160 | 2.060 | 2.620 | 1.580 | As Required | 3/4 | ||
**3.000 | 2.750 | 3.875 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
3.000 | 2.875 | 3.875 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
**3.125 | 2.875 | 4.000 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
3.125 | 3.000 | 4.000 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
**3.250 | 3.000 | 4.125 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
3.375 | 3.125 | 4.250 | \ | 2.160 | 2.060 | 2.620 | 1.580 | 3/4 | |||
3.500 | 3.250 | 4.375 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
3.625 | 3.375 | 4.500 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
3.750 | 3.500 | 4.625 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
3.875 | 3.625 | 4.750 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
4.000 | 3.750 | 4.875 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
4.125 | 3.875 | 5.000 | \ | 2.280 | 2.190 | 2.750 | 1.710 | 3/4 | |||
