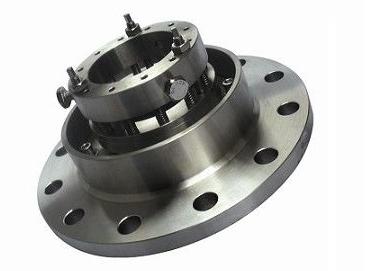

204B机械密封
结构 ： 单端面、 小弹簧 、平衡型
压力 ：0~0.35Mpa
温度 ：-40-180 ℃
转速 ：≤500 r / 分
轴径 ：30～180mm
适用介质 ： 酸、碱、油高分子悬浮液
(Structure:Dual-end surface small
Spring non-Balanced mechanical seal
Pressure: 0~0.35Mpa
Temperature:-40~180°C
Rotating speed: ≤500 r / min
Shaft:30~180mm
Medium:acid,alkali,oil and highmolecular suspension.)

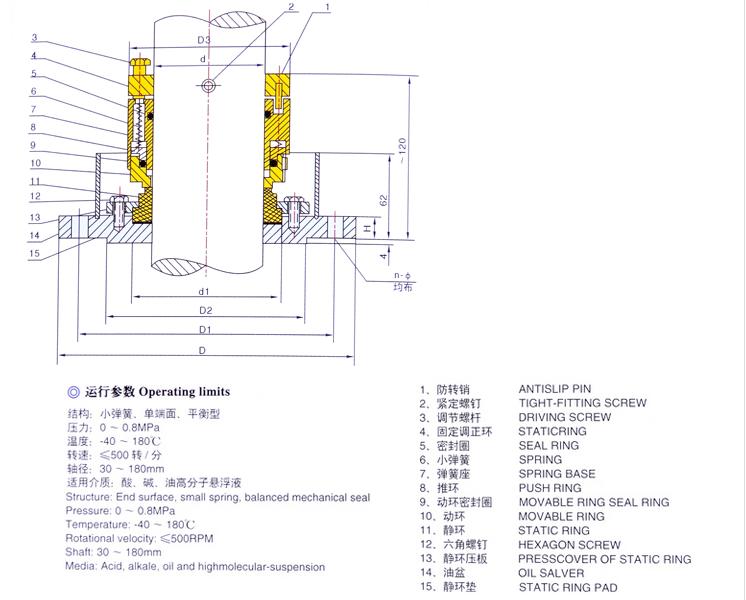

d（h8） | d1 | D | D1 | D2（h11） | D3 | H | n-￠ |
30 | 50 | 185 | 150 | 116 | 67 | 16 | 4-￠18 |
40 | 64 | 205 | 170 | 135 | 77 | 16 | 4-￠18 |
50 | 75 | 235 | 200 | 164 | 87 | 16 | 8-￠18 |
60 | 85 | 235 | 200 | 164 | 98 | 16 | 8-￠18 |
65 | 91 | 235 | 200 | 164 | 103 | 16 | 8-￠18 |
80 | 110 | 260 | 225 | 188 | 118 | 16 | 12-￠18 |
95 | 119 | 290 | 255 | 220 | 128 | 16 | 12-￠18 |
100 | 132 | 290 | 255 | 220 | 138 | 16 | 12-￠18 |
110 | 140 | 315 | 280 | 245 | 148 | 16 | 12-￠18 |
120 | 158 | 315 | 280 | 245 | 158 | 22 | 12-￠18 |
130 | 168 | 315 | 280 | 245 | 168 | 22 | 12-￠18 |
140 | 180 | 315 | 280 | 245 | 178 | 22 | 12-￠18 |
150 | 190 | 360 | 320 | 285 | 188 | 25 | 12-￠18 |
160 | 200 | 360 | 320 | 285 | 198 | 25 | 12-￠18 |
180 | 220 | 360 | 320 | 285 | 218 | 25 | 12-￠18 |
